MasterLine 8 HI+ pre nízkoenergetické stavby


MasterLine 8 HI, resp. HI+ je jedinečný systém pre okná a dvere umožňujúci nespočetné možnosti dizajnu v prvej triede vlastností a rýchlosti produkcie. Systém ponúka širokú škálu dizajnových radov, ktoré perfektne spĺňajú každý architektonický štýl. Vyniká hlavne špičkovými tepelnými vlastnosťami, najvyššími hodnotami vodotesnosti, vzduchotesnosti a odolnosti proti tlaku vetra v jednotnej stavebnej hĺbke 77mm kombinovateľná so všetkými našimi systémami.

Úplne nová generácia inovatívneho okenného riešenia odzrkadľuje súčasné architektonické trendy na maximalizáciu denného svetla a zároveň ponúka špičkové tepelno-izolačné vlastnosti už aj pre pasívne stavby s hodnotami Uw≤0,8 W/m2K.

MasterLine 8 ponúka tri rôzne úrovne izolácie pre riešenie na vysoko-izolované, nízkoenergetické a dokonca aj pasívne domy. Tieto rôzne úrovne izolácie sú dosiahnuté integráciou nových a „smart“ materiálov, napr. nízkoemisná fólia, ktorá zlepšuje izolačnú hodnotu na odrážanie a udržanie tepla.

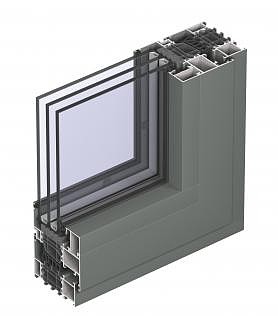

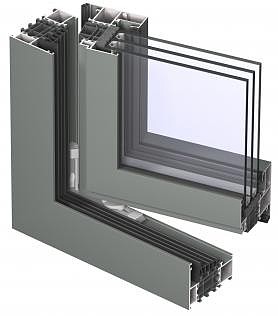

  • Systémovo 3-komorový hliníkový systém vo funkcionalistickom štýle s min. Uf=1,0 Wm-2K-1, dva hliníkové poloprofily zlisované prerušeným tepelným mostom z polyamidu vystužený sklenným vláknom (skeletónový) s EPDM tesneniami vsadenými do systémovej drážky
  • Centrálne EPDM tesnenie vrátane vulkanických rohov lepené vulkanickým lepidlom alebo zvárané
  • Vnútorné dutinkové akustické tesnenie, dutinkové exteriérové a interiérové zasklievacie tesnenie
  • Zasklievacia lišta o pohľadovej šírke 25mm

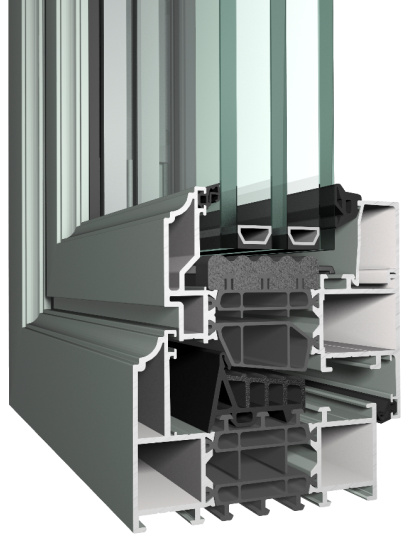

  • Stavebná hĺbka krídla 77 mm, stavebná hĺbka rámu 87mm (Renaissance, Deco štýl)

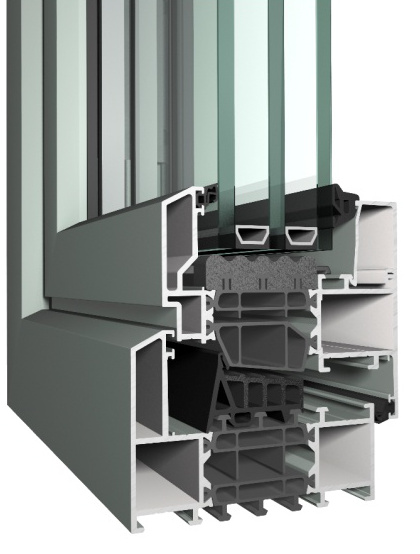

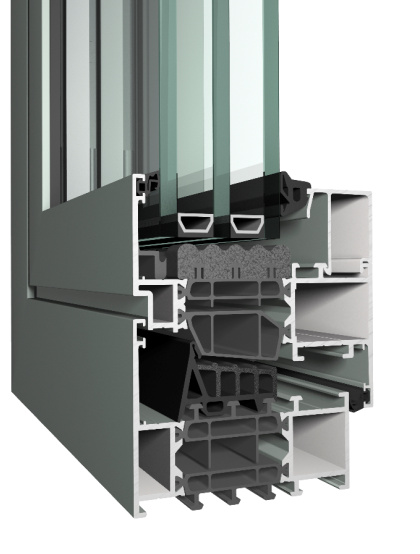

  • Polyamidový PTM tepelný most, resp. NORYL pri HI+ o šírke až 40 mm
  • Celoobvodová PEX páska pod rámikom skla
  • Súčiniteľ preniku tepla Uf je v tomto systéme 1,0 - 1,9 W/m2K v závislosti od kombinácie profilov. Pri použití izolačného 3 skla s Ug=0,5 W/m2K dosahuje väčšina konštrukcii (v závislosti od rozmerov a tvaru) maximálnu hodnotu Uw 0,81 W/m2K.
  • Systém certifikovaný podľa najprísnejších EN noriem a doplnený Passportom pre označovanie konštrukcii CE
  • Vzduchotesnosť: 600Pa vzduchotenosť najlepšia v triede okien
  • Odolnosť proti vlámaniu: RC3, RC2
  • Odolnosť proti hnanému dažďu: štandardne 600Pa a 1200Pa
  • Odolnosť proti tlaku vetra: 1600Pa, resp. 2000Pa
  • minimálna hrúbka stien profilu: 2,0mm
  • stičná plocha krídla na centrálnom tesnení 5mm
  • pohľadová výška bežnej rámovej konštrukcie: 53, 60, 70, 80, 90 mm
  • pohľadová výška bežnej rámovej konštrukcie v kombinácii s bežným krídlom: od 119mm
  • pohľadová výška bežnej rámovej konštrukcie v kombinácii so širším krídlom: od 143mm
  • pohľadová výška priečnika a stĺpika: od 80mm do 280mm
  • zapustenie zasklenia do rámovej resp. krídlovej drážky: min: 20mm
  • možnosť skrytého odvodnenia (nie sú viditeľné odvodňovacie drážky na čelnej ploche rámu, vyššia ochrana proti zaneseniu drážok prachom, nie je potrebné používať PVC krytky odvodňovacích drážok), resp. viditeľné špeciálne PVC drenážne krytky s clonou proti hnanému dažďu a vetru
  • celoobvodové kovanie s priznanými alebo skrytými pántami, poistka proti chybnej manipulácii s kľučkou, dvíhač krídla, dodatočne aj mikroventilácia, alebo obmedzovač otvárania. Počet uzamykacích bodov podľa funkcie a umiestnenia výplne. Na každom okne s funkciou otvárania resp. otvárania a sklápania sú dva bezpečnostné čapy
  • Systém využíva hliníkové kovania dodavateľov Sobinco, Siegenia, Siegenia-Hautau, Fapim. Farbu kovania je možné určiť zo stupnice RAL alebo anodizácie.
  • tesniaca páska medzi rámom okna a podkladovým profilom aj vo všetkých spojeniach rámov okien
  • systémový podparapetný hliníkový profil alebo HPVC profil – 4 varianty
  • systémové kotviace prvky bez nutnosti prevŕtania rámu pomocou pracní
  • široká škála statických, rohových, adaptačných, napájacích, uhlových, dilatačných, okopových, rozširovacích profilov
  • dilatačný profil pre napojenie na sádrokartonové steny
  • požadované celkové hodnoty na okno: so sklom s Ug=0,5 Wm-2K-1, TGI Rámik; celková hodnota s Uw=0,81 Wm-2K-1
  • Farebné prevednia:
  • Všetky odtiene stupnice RAL (matná, sametová, lesklá), Coatex – oderuvzdorná a samočistiaca jemne štruktúrovaná farba vyše 60 odtieňov, Bicolor - drevená imitácia, minerálne povrchy, špeciálne povrchy STONE, anodizácia a pod.. Preanodizácia povrchov.
  • Použitie: bytová zástavba, rodinné domy, administratívne budovy, hotely, ubytovacie zariadenia, administratíva vyššieho štandardu, nemocnice, rekonštrucie alebo nizkoenergetické objekty
  • Najvyššie izolácie s označením HI+ aj pre pasívne stavby!

Použitie

  • pevné steny,okná, dvere a ich kombinácie, resp. napojenie na iné konštrukcie
  • okná: otváravé,sklopné, štulpové, otváravo-sklopné, výklopno-posuvné, sklopno-posuvné-kyvné okolo vertikálnej aj horizontálnej osi (pivotové)
  • dvere: otváravé dnu, von, jednokrídlové, dvojkrídlové, so svetlíkmi
  • bálkonové dvere s nízkym prahom
  • maximálna doporučená výška krídla 2800 mm aj pre skryté krídlo, resp. 2500 mm štandard
  • maximálna doporučená šírka krídla 1700mm
  • maximálna výška štulpového krídla do 2400mm
  • maximálna doporučená šírka štulpového krídla 1400mm
  • maximálna doporučená výška krídla okno-dvere 3000 mm, šírka aj 1400mm
  • maximálna váha pevného zasklenia do 800 kg systémovými podložkami
  • štandardná váha krídla vrátane skla do 200 kg (do 90kg, do 130kg, do 170kg)
  • nadštandardná váha iba otváravého krídla do 300 kg

Vetračné krídlo

  • maximálna výška 2750mm, šírka 185mm alebo 250mm
  • Odolnosť proti hnanému dažďu: štandardne 1500Pa
  • Odolnosť proti tlaku vetra: 1600Pa
